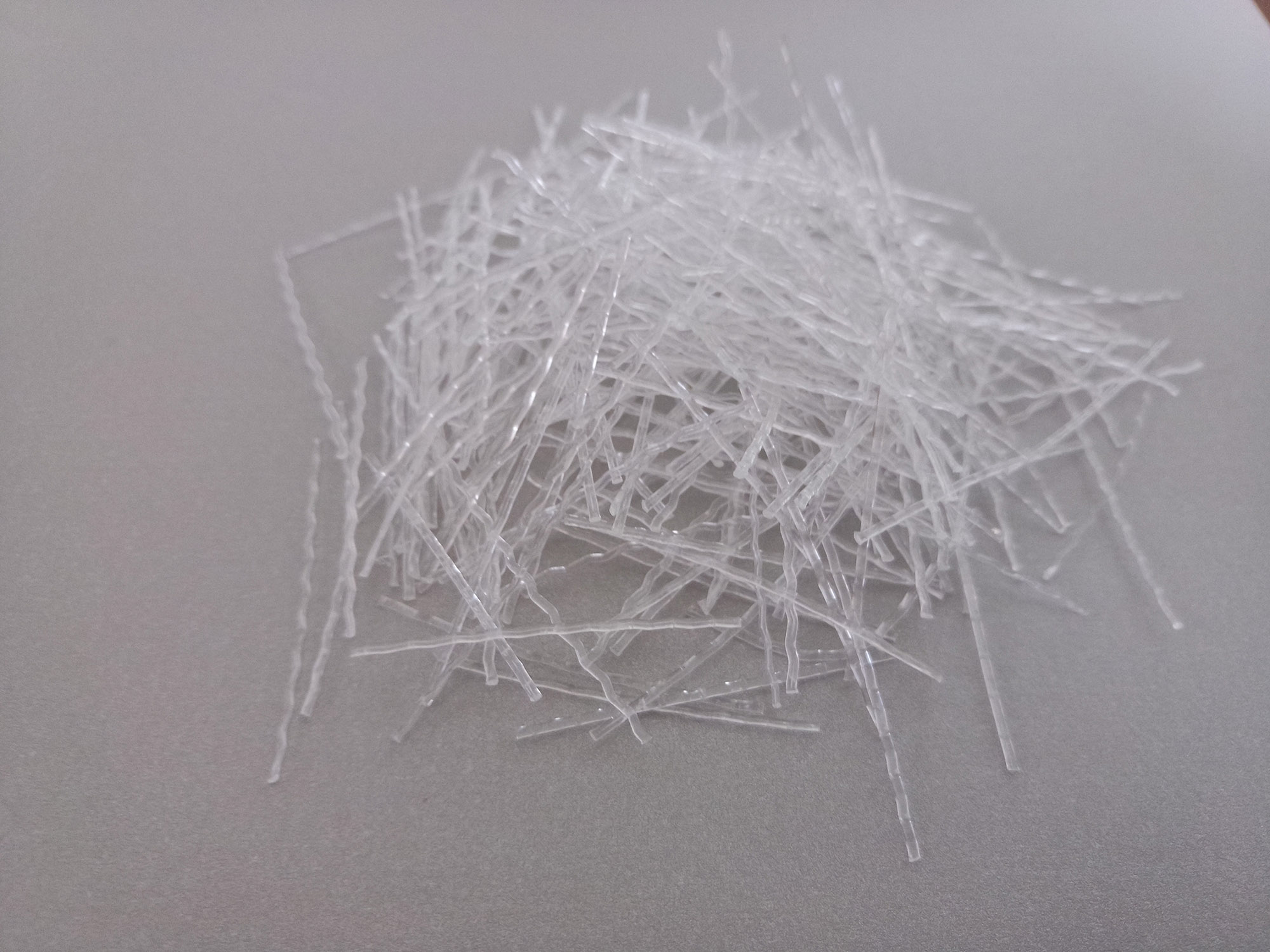

聚丙烯网状纤维是由聚丙烯树脂经特殊加工和处理制成的一束束互相交织成网状的纤维。它和水泥混凝土的基料有强的结合力。加入混凝土基料中，经搅拌后，因受到水泥、砂石等骨料的冲击，自动张开。成为一根根的单丝或互相牵扯多向分布纤维，在混凝土内部形成一种乱向支撑体系。能有效的控制混凝土及水泥砂浆的早期的塑性收缩和沉降裂纹。大大提高混凝土的抗渗、抗破碎、抗冲击性能，增强混凝土韧性和耐磨性，从而使建筑物的寿命大大延长，很大地减少工程维护费用。

掺量：

1、建议掺量：每方砂浆掺量为：9—12kg；

2、每方混凝土掺量为：6—12kg。

施工工艺：

纤维本身为惰性材料同混凝土骨料、外加剂、掺台料和水泥都不会有任何化学反应。纤维的掺加不改变原混凝土的配合比。对各种骨料的性能指标无特殊要求。施工时．根据配比直接将纤维投入搅拌机。对搅拌及施工工艺没有特别的要求。只要适当保证搅拌时间即可使用。

使用步骤如下：

1、据每次搅拌混凝土的方量．按照配合比要求（或建设掺量）正确计量每次加纤维的重量；

2、砂石料备好后．将纤维加入。(建议使用强制式搅拌机)

3、将集料连同纤维一起加入搅拌机。但须注意应保证纤维加在集料之间．干拌30秒左右。加入水泥和水，湿拌30秒左右，使纤维充分分散。

4、 搅拌完成后随机取样。如纤维已均匀分散成单丝。则混凝土可投入使用。如果仍有成束纤维删延长搅拌时间20—30秒，即可使用。

5、聚丙烯纤维混凝土同普通混凝土施工置养护工艺完全相同。
