山东兴茂工程材料有限公司

Shandong xingmao engineering materials co., LTD

定制热线:

18353873666

新闻中心 News

联系我们Contact Us

山东兴茂工程材料有限公司

联系人: 张经理

手 机:18353873666

邮 箱: jinfangyuan0538@163.com

Q Q: 846058972

网 址: www.sdxmgccl.com

地 址: 山东省泰安市泰山区省庄工业园

当前位置:首页 > 新闻中心 > 公司新闻 公司新闻
聚丙烯腈纤维的是怎样进行生产的
发布时间:2021-03-09 浏览次数:444 信息来源:山东兴茂工程材料有限公司

聚丙烯腈纤维的生产方法:

聚丙烯腈纤维对原料丙烯腈的纯度要求较高,各种杂质的总含量应低于0.005。聚合的单体主要用丙烯酸甲酯,也可用甲基丙烯酸甲酯,目的是改善可纺性及纤维的手感、柔软性和弹性;第三单体主要是改进纤维的染色性,一般为含有弱酸性染色基团的衣康酸,含强酸性染色基团的丙烯磺酸钠、甲基丙烯磺酸钠、对甲基丙烯酰胺苯磺酸钠,含有碱性染色基团的-甲基乙烯吡啶等。

聚合:

聚合工艺分为以水为介质的悬浮聚合和以溶剂为介质的溶液聚合两类。悬浮聚合所得聚合体以絮状沉淀析出,需再溶解于溶剂中制成纺丝溶液。溶液聚合所用溶剂既能溶解单体又能溶解聚合体,所得聚合液直接用于纺丝。溶液聚合所用溶剂有二甲基甲酰胺、二甲基亚砜、硫氰酸钠和氯化锌等。采用前两种有机溶剂的聚合时间一般在10h以上,但溶解力强纺丝溶液的浓度较高,可适当提高纺丝速度,溶剂回收也较简便,所得纤维性能较好,且对设备的材质要求较低;而用后两种无机溶剂,聚合时间仅需2h,所得纤维白度较好。

纺丝:

纺丝液一般为聚丙烯腈聚合体,数均分子量为53000~106000,其纤维白度较好,热分解温度200~250℃,熔点达320℃。因此,聚丙烯腈纤维用高聚物溶液的湿法纺丝和干法纺丝制得。干法纺丝的纺丝液浓度为25~30,纺丝速度快但因喷丝头喷出的细流固化慢,固化前易粘结,不能采用孔数较多的喷丝头,纺丝溶剂仅二甲基甲酰胺一种,所得纤维结构均匀致密适于织制仿真丝织物。湿法纺丝适于制作短纤维,纤维蓬松柔软,宜织制仿毛织物,所用的纺丝溶剂除溶液聚合用的溶剂外,还有二甲基乙酰胺、碳酸乙烯酯、硝酸等,大部分溶剂的沸点较高,在纺丝过程中不易蒸出。

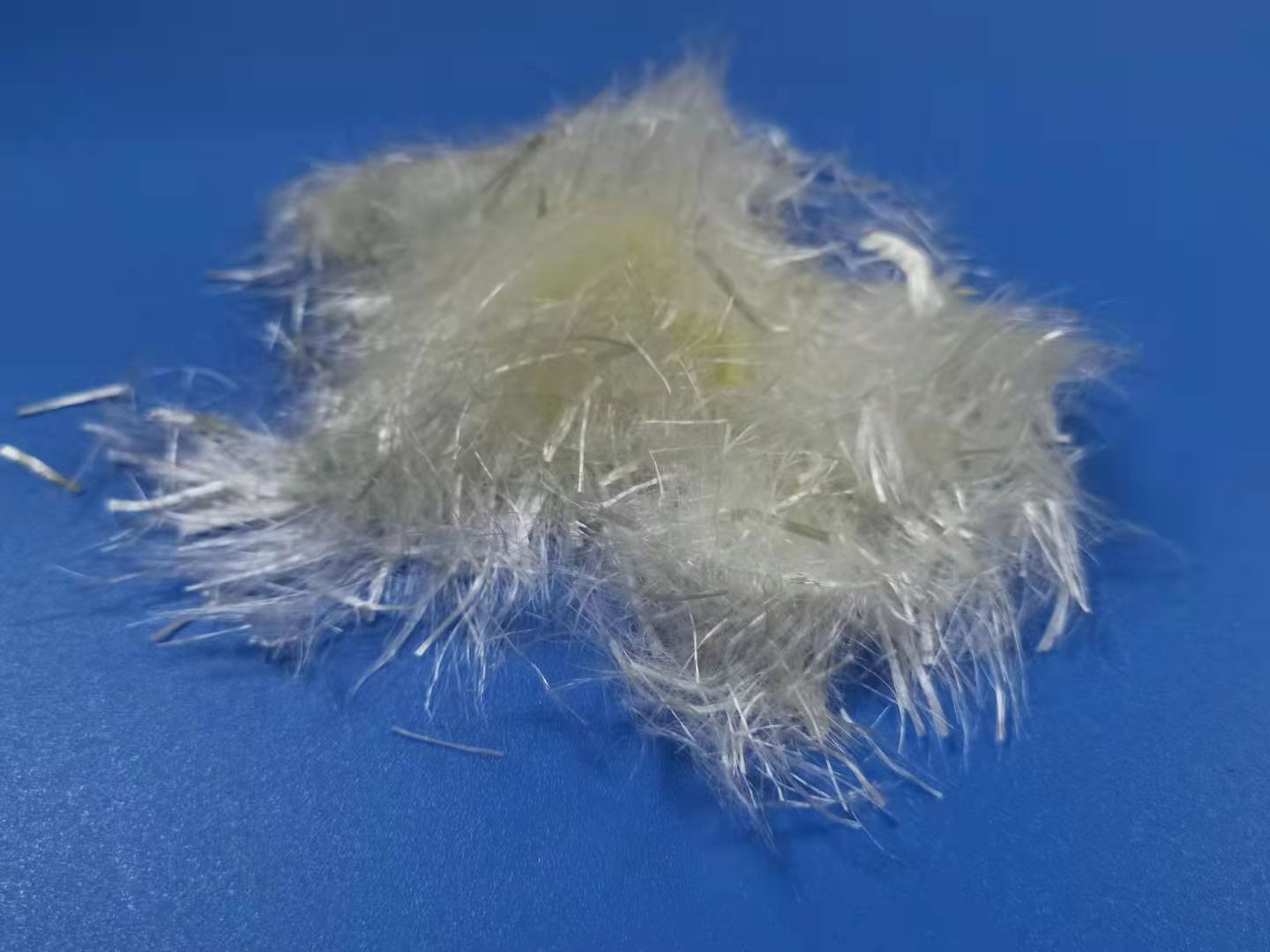

聚丙烯腈纤维


相关标签: 聚丙烯腈纤维
Copyright©2024 Sdxmgccl.com 山东兴茂工程材料有限公司 All Rights Reserved
鲁ICP备2021005904号-1    鲁公网安备 37090202001105号
