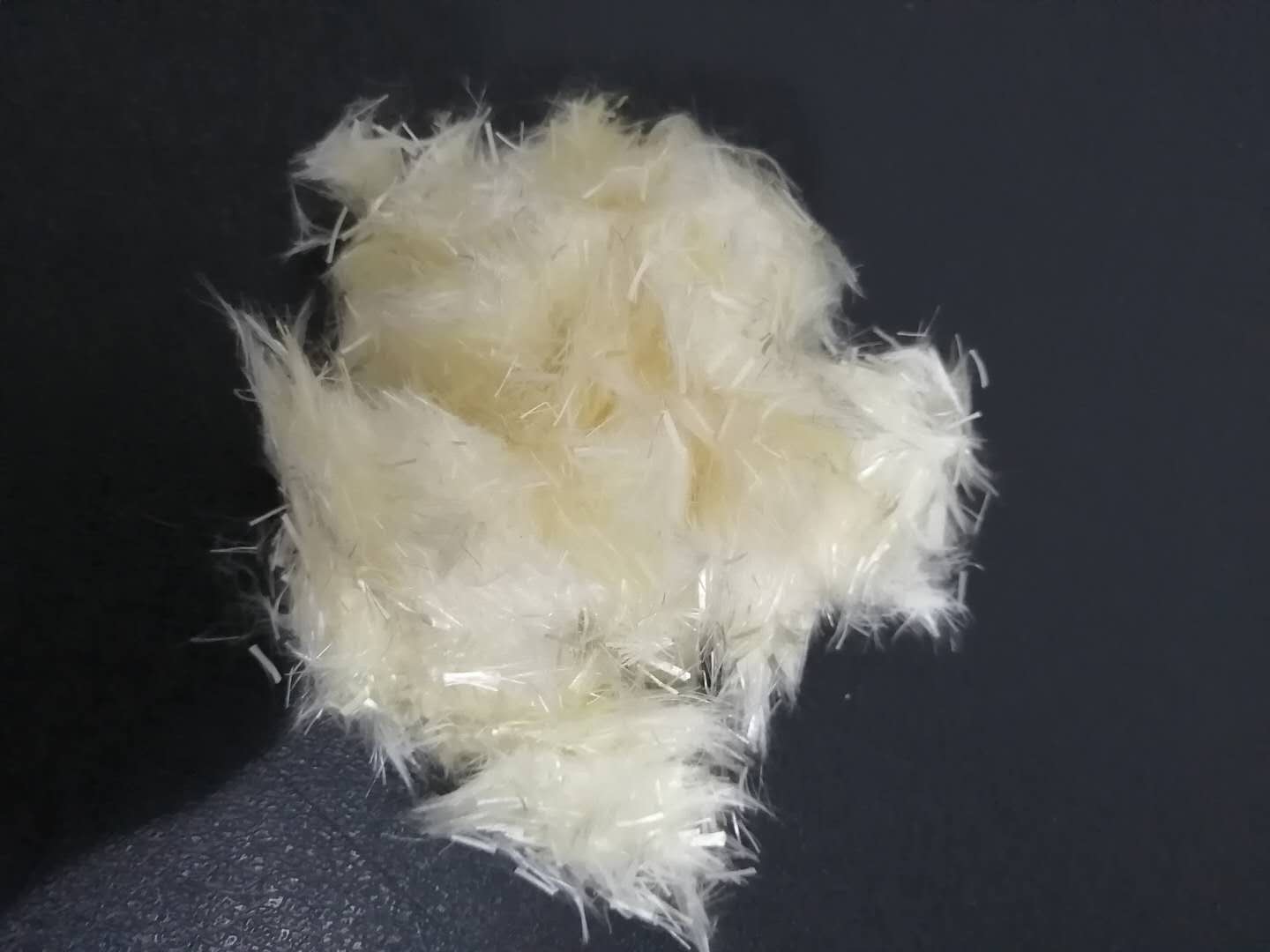

一直以来纤维的抹面收光问题都是客户常常提出的一大困扰，今天从技术角度，找一些尽量可以解决这一问题的方案。

1、 纤维是怎么暴露的？

纤维密度是0.9 g/cm3，相对比水轻，当振捣混凝土时，纤维会趋向于向表面上浮一点点，如果不做处理，混凝土的面层就会有纤维暴露，比如做地坪施工，纤维暴露就会比较难看。相反，混凝土的底层就不会有任何纤维，混凝土底层非常光滑，比如做超高性能混凝土UHPC大板，底层贴模具的位置是大板的面层，这时的面层就非常的好看。

这与密度高的钢纤维正好相反，钢纤维密度是7.8 g/cm3，当振捣混凝土时，钢纤维会向混凝土底部下沉，这时面层纤维并不太多，如做钢纤维地坪，就比较好看，但是底层贴模具的位置会沉积大量钢纤维，如超高性能混凝土UHPC大板，如果使用钢纤维，纤维就会暴露在大板的面层，发生生锈、腐蚀或者扎人的现象。

2、有人会说，能不能把纤维密度提高点，超过水的密度，这样就不会上浮了，比如聚乙烯醇PVA纤维，密度1.3 g/cm3，再比如聚甲醛POM纤维，密度1.5 g/cm3，纤维就不会上浮。

其实这样理解是有一点误区的。水的密度虽然是1 g/cm3，但是混凝土的密度是2.4 g/cm3，如果说纤维因为密度低于水而上浮，那只能说明混凝土里的水太多了或者离析了。如果没有离析，纤维是否上浮，不应该取决于水的密度，而应该取决于混凝土的密度。很明显混凝土的密度，要大于纤维的密度，所以不管是乙烯醇PVA纤维，还是聚甲醛POM纤维，只要是合成类的纤维都会上浮。这时就会有人提出，聚乙烯醇PVA纤维和聚甲醛POM纤维看起来上浮并没有那么厉害？

聚乙烯醇PVA纤维一般是微米级的细纤维，所以上浮后看不出来。聚甲醛POM纤维和纤维一样，都属于粗纤维。聚甲醛纤维如果看出不来，那可能是因为纤维的体积掺量并不高。同样重量下，比如30kg纤维每立方混凝土，因为聚甲醛POM纤维密度是1.5 g/cm3，其体积分数就是2%，而纤维密度是0.9 g/cm3，对应的体积分数已经超过了3%。纤维因为根数更多，所以看起来表面会有很多纤维。

3、解决纤维上浮的施工方案是什么？

有一种方案可以很好的解决纤维上浮的问题，就是在混凝土浇筑后，用消泡辊在混凝土面层上辊一下，把纤维压到混凝土里面。一定要在混凝土刚刚浇筑后，找平前，就开始用消泡滚筒压。

4、如果不是平面浇筑，而是上墙抹面，或者异性结构，该如何处理露头？ 如果是上墙抹面，或者异性结构，国际上的通用做法，就是混凝土过了养护期后，用火在混凝土表面燎一下。这样表面的纤维就可烧融化掉。但是这个操作一定要在混凝土养护期完成，具有了较高强度下再操作。同时，还要注意安全。
