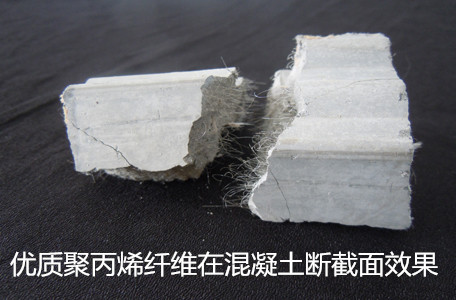

在混凝土（砂浆）中添加适量聚丙烯纤维是克服其开裂的有效途径，纤维在混凝土（砂浆）中形成的乱向支撑体系，会产生一种有效的二级加强效果，能较大幅度提高混凝土的抗渗性和抗裂性。

聚丙烯纤维掺入混凝土中，除不适宜采用人工搅拌外，对搅拌及施工工艺无特殊要求，只要适当保证搅拌时间即可，一般为3～5min。搅拌可先将砂、石、水泥与水在搅拌机内均匀拌合后再加入纤维，亦可先将纤维与砂、石、水泥干拌后再加水湿拌，整个搅拌时间较拌制普通混凝土适当延长1～2min。为改善拌合物的和易性，可掺加适量的引气剂、减水剂或高效减水剂，也可掺入不超过10％的粉煤灰。拌合好的纤维混凝土由搅拌站运至工地，时间不应超过30min；否则应在混凝土运到工地后再加入聚丙烯纤维。
