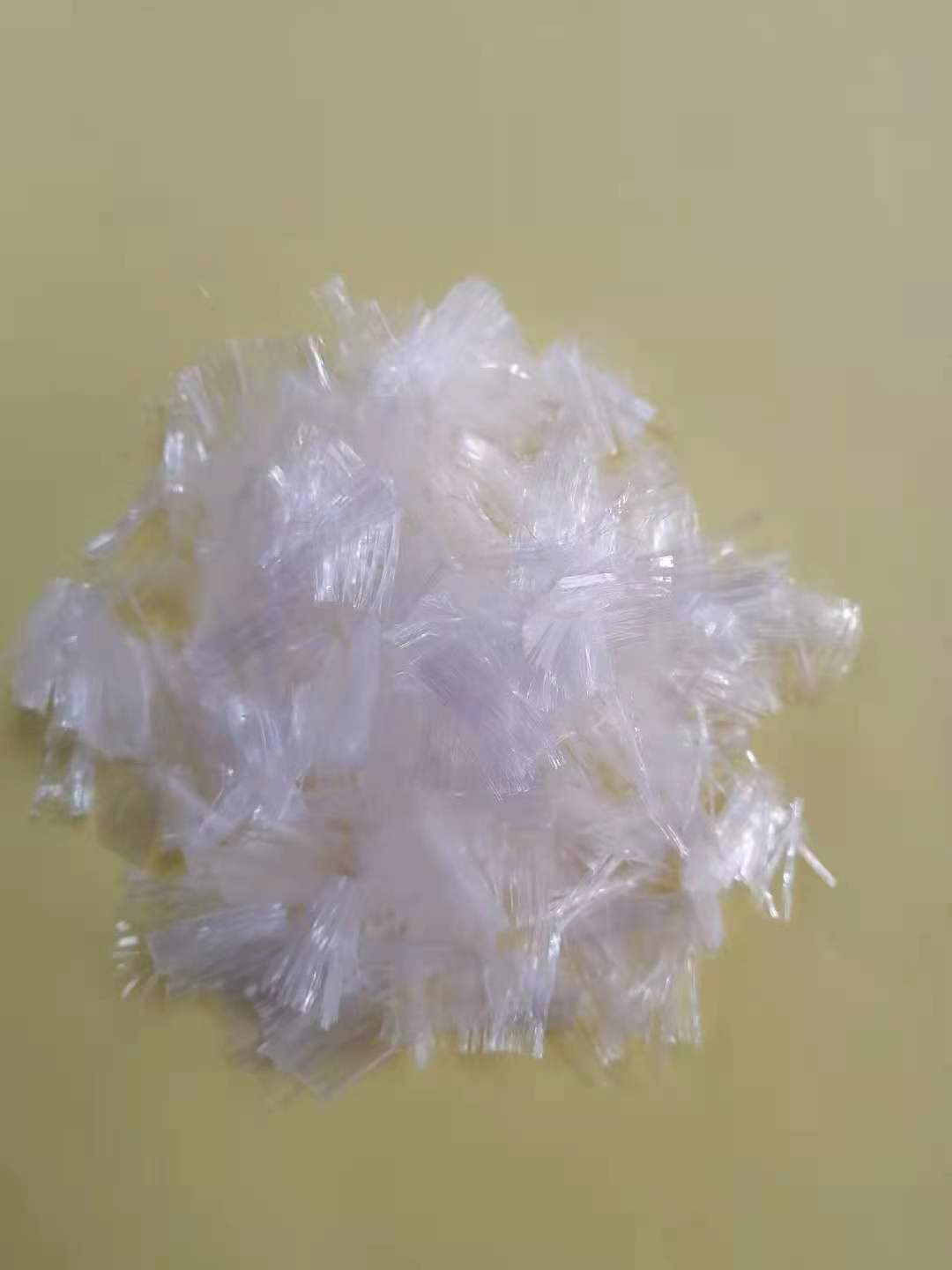

聚丙烯纤维，是以优质聚丙烯为原材料，通过特殊工艺制造而成的一种束状单丝纤维，在混凝土中具有很好的分散性及与水泥机体的握裹力，有明显的防裂、增强抗渗、抗冻、抗冲击等优点。

优质纤维系由优质纤维级原生聚丙烯原料与专用助剂复合而成；而劣质纤维往往由粉料或再生料和普通纺织用助剂复合而成。再生聚丙烯料与原生聚丙烯料相比，价格低8000元/吨左右；助剂价格相差在12万元/吨以上（折算到成品每吨差价也在8000元/吨以上）；如果是小厂生产，生产成本也要低1000元/吨左右；所以劣质聚丙烯纤维至少比优质聚丙烯纤维成本低1.7万元/吨以上。

怎样才能判别聚丙烯纤维的好坏优劣呢？教大家如下方法：

1.对比目测法：优质纤维，长短整齐，粗细均匀，色泽轻莹白亮。并丝、浆丝、粗丝、卷丝、油污丝，结团丝和杂质含量少或没有者为优质；劣质者相反。

2.水浴对比法：取500ml水放入两个水杯中，分别加入0.4g规格相同的纤维,搅拌10秒钟后观察,优质者分散均匀,悬浮水中;劣质者不能均匀分散或以团状、簇状悬浮水中或水下。

3.气味鉴别法：优质纤维：环保，味淡无刺激；劣质纤维：有污染，味浓刺激性强。

4.去除水分法：劣质聚丙烯纤维有的含有水分（仅凭人手很难感觉到），通过烘干或晒干的方法可测出其含水量，虽然该纤维价格低，但是却包含着在卖水。假设含水量为5%，那么1公斤含有水分的纤维实际上只有95%的纤维，而纤维价格将是原价格的1.05倍。

5.阳光照射法：劣质聚丙烯纤维，由于降低成本，根本没有经过抗紫外线的处理，而聚丙烯纤维在阳光照射下一，二年就失去强度，所以劣质聚丙烯纤维在混凝土中很难长期发挥其作用。只要在工地现场抽检（要严格鉴别送检的长丝与工地现场的聚丙烯纤维短丝的一致），经过较长时间的日晒夜露，然后检测其抗拉强度即可区别。

6.检测法：由再生料生产的聚丙烯纤维，其纤维：

①抗拉强度低，一般＜350Mpa；

②延伸率大，一般＞60%；

③耐碱性差，由于拌合混凝土和硬化后的混凝土均呈强碱性（pH≥12），在这种环境下该纤维的强度将逐渐降低，这样在混凝土中所起的作用将很小，根本不能提高混凝土的力学性能。

可通过工地现场抽检（要严格鉴别送检的长丝与工地现场的聚丙烯纤维短丝的一致），然后送检即可。
