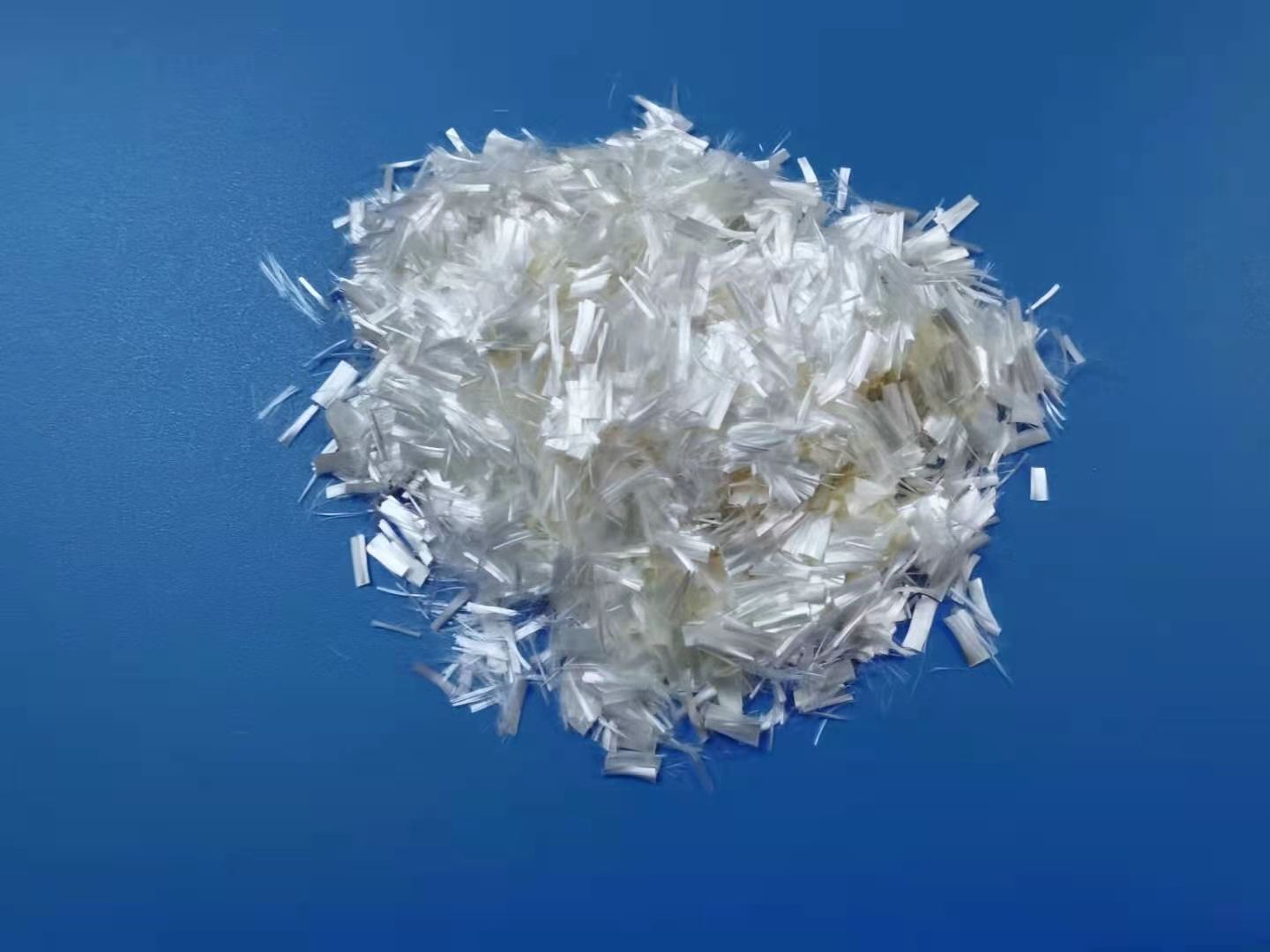

在众多混凝土用纤维中，  纤维属于非常好分散的一种。和微米级纤维相比，  纤维的直径较大，属于粗纤维，因此分散性要比微米级的微细纤维要强很多。与钢纤维相比，  纤维相对的柔性，使得纤维不好成团。通常微米级的纤维，用量非常多只能是1kg每立方，再多的纤维就会导致无法分散。如果在高延性混凝土ECC和超高性能混凝土UHPC中，使用高用量的微米级的纤维，就需要通过调节浆体的粘度和流动性，来促进纤维的分散，而这就对浆体和搅拌设备的要求非常高。有时工地的搅拌条件，比实验室的条件差很多，就需要施工人员提早去现场做好准备。钢纤维由于纤维钢性太大，非常容好结团，且结团后无法打开，因此对钢纤维的施工，就需要使用特殊的搅拌设备，同时对钢纤维的选择也宜选用联排钢纤维，这种联排的形式会更加容好分散。  纤维既没有微细纤维的那种小尺寸，也没有钢纤维的那种钢度，因此分散是非常容好的，但是在实际的施工过程中，我们也遇到过很多分散的问题。这里我们把遇到过的问题总结出来，以便在日后的施工过程中，可以有所借鉴。

一、 搅拌设备一定要用强制性搅拌机

和水泥、砂子不同，纤维不是圆形或者方形，纤维是丝状。因此，使用传统靠自重的滚筒式搅拌机是不适合的。除非加很少量的纤维，如1kg每立方，仅仅起到抗早期开裂效果时，才可以使用。若想高用量的纤维可以在混凝土或砂浆中分散均匀，纤维一定是靠搅拌叶片和浆体产生剪切作用时而搅拌进去的，因此这就需要用到强制性搅拌机。可以说，纤维分散的机理与水泥分散的机理是完全不同的，理解这个机理，就明白应该怎么去搅拌了。换句话说，为了促进纤维的分散，方法就是调整搅拌叶片与浆体的剪切作用。

二、 纤维要湿拌，拒绝一切干拌。

同样，是纤维搅拌的机理。水泥、砂子、石头由于都是圆形或类圆形的粒径，因此是非常适合干拌的，干拌会有效的促进几种材料的混合。但是纤维不能干拌，干拌后会产生静电从而抱团，非常后纤维就会像和元宵一样，形成一个又一个团，且无法打开。纤维一定是在混凝土或者砂浆搅拌出浆后才添加的。因为只有出浆后，浆体才会与搅拌叶片形成剪切作用，在剪切的作用下，纤维才会被绞入到浆体中。

因此，只要记住这两点：强制性搅拌机和湿拌，就可以把纤维搅拌均匀。看似简单的东西，但是在实际工程中，却并不那么容好。因为实验室条件与实际搅拌站或者工地的情况相差甚远，这一定要现场人员好好把握，做好充分的准备。

三、 现场搅拌使用滚筒式搅拌机是无法搅拌高含量纤维的。

这一点现场人员一定要明白，如果是滚筒式搅拌机，就一定要提早做好准备。要么减少纤维的掺量，要么更换强制性搅拌机。

四、 混凝土搅拌站通常没有搅拌纤维的能力

搅拌站搅拌的石子、水泥、砂子都是圆形或类圆形的粒径，搅拌站会针对性的设置适合于搅拌这种粒径的设计，但是这些设计很多并不适合使用纤维。如果没有提早准备，就会出现会多意外。这里整理一些我们曾经遇到的意外：

（1）石子、砂子在皮带传上传送到搅拌机时，会经过一个小的送料入口，然后进入到搅拌机中。这个小的送料口会很容好导致纤维堆积在口上，从而把送料口堵住。要解决这个问题，有几种办法，但都不算很好。一种是纤维和石子、砂子一起送料，这样就不会堵口，但是会出现另外一个问题，就是纤维会变成干拌。第二种方法就是避开这个送料口，直接加到搅拌中的搅拌机里，但是很多搅拌站并不一定有这样的口，可以倒纤维。第三种，就是把纤维加到搅拌车中搅拌，同样并不是所有车都有足够的能力去搅拌水泥。

（2）很多时候，人们爱采用把纤维放在皮带上，和石子、砂子一起送料，这就变成了纤维干拌，出来的混凝土会有很多纤维结成的小球。

总之，在搅拌站和工地现场，都是有办法解决的，但是需要和现场人员充分沟通，大家集思广益去调整加料的顺序和方法。如果没有事先预料到，就会在施工过程中，产生很多的不顺。混凝土浇筑不等让人，希望这篇文章可以给使用纤维的混凝土人一些提醒，可以尽早准备，以避免产生分散问题。
